一、系統概述

在制造業中，焊接是連接零部件的重要工藝，然而焊縫缺陷如氣孔、裂紋、未熔合等會嚴重影響產品的質量和安全性。傳統的焊縫檢測方法存在效率低、精度有限等問題。3D激光傳感器焊縫缺陷檢測系統利用先進的3D激光掃描技術和智能圖像處理算法，能夠快速、準確地檢測焊縫表面的各種缺陷，為工業生產中的焊接質量控制提供可靠的解決方案。該系統具有非接觸式檢測、高精度、高速度等優點，可廣泛應用于汽車制造、航空航天、船舶建造等多個行業。

二、系統原理

3D激光掃描原理

3D激光傳感器通過發射激光束到焊縫表面，激光束在焊縫表面發生反射，傳感器接收反射光并根據三角測量原理計算出焊縫表面各點的三維坐標，從而獲取焊縫的三維形貌信息。

缺陷識別原理

系統將獲取的焊縫三維形貌數據與預先設定的標準焊縫模型進行比對，通過分析兩者之間的差異來識別焊縫中的缺陷。同時，利用圖像處理算法對焊縫表面的紋理、形狀等特征進行分析，進一步確定缺陷的類型、位置和大小。

三、系統組成

3D激光傳感器

采用高精度的3D激光傳感器，能夠快速、準確地獲取焊縫的三維形貌數據。傳感器具有高分辨率、大測量范圍、抗干擾能力強等特點，可適應不同的工業環境。

運動控制平臺

用于帶動3D激光傳感器對焊縫進行掃描。運動控制平臺可以實現高精度的直線運動和旋轉運動，確保傳感器能夠覆蓋整個焊縫區域。平臺的運動速度和精度可以根據檢測需求進行調整。

數據采集與處理模塊

負責采集3D激光傳感器獲取的三維數據，并對數據進行預處理，如濾波、降噪、數據校準等。同時，該模塊還具備強大的計算能力，能夠實時處理大量的三維數據，提取焊縫的特征信息。

缺陷識別與分析軟件

基于先進的人工智能算法和圖像處理技術，對處理后的焊縫數據進行分析和識別。軟件能夠自動檢測出焊縫中的各種缺陷，并對缺陷進行分類和定量分析，如計算缺陷的面積、長度、深度等參數。

人機交互界面

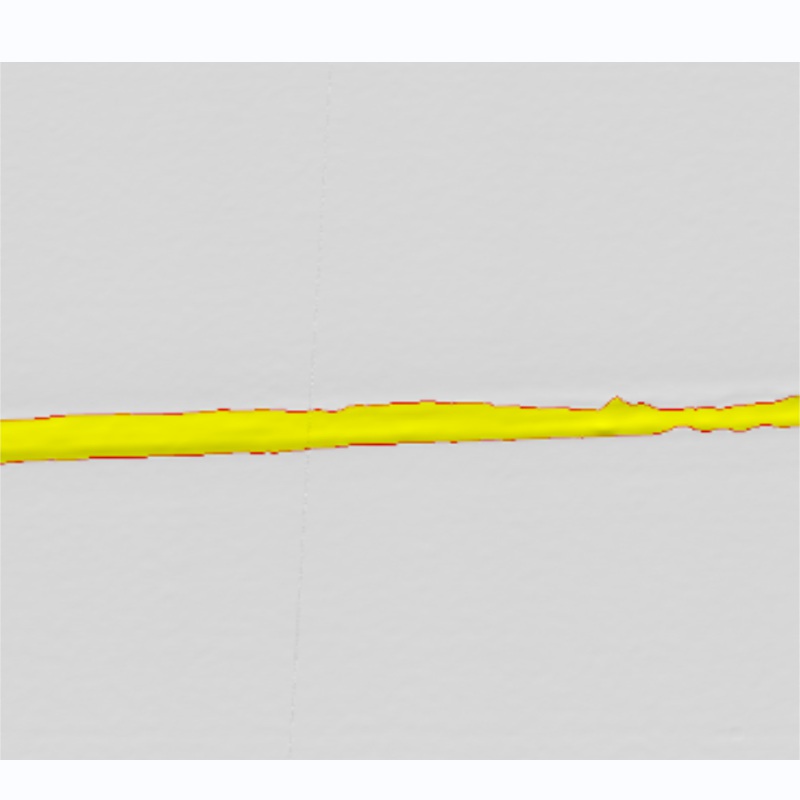

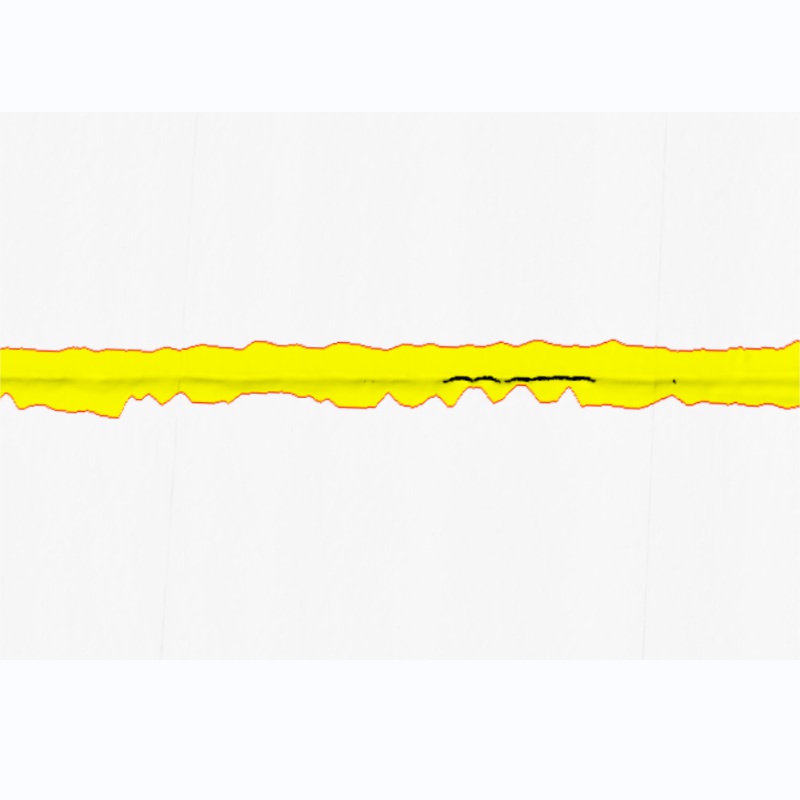

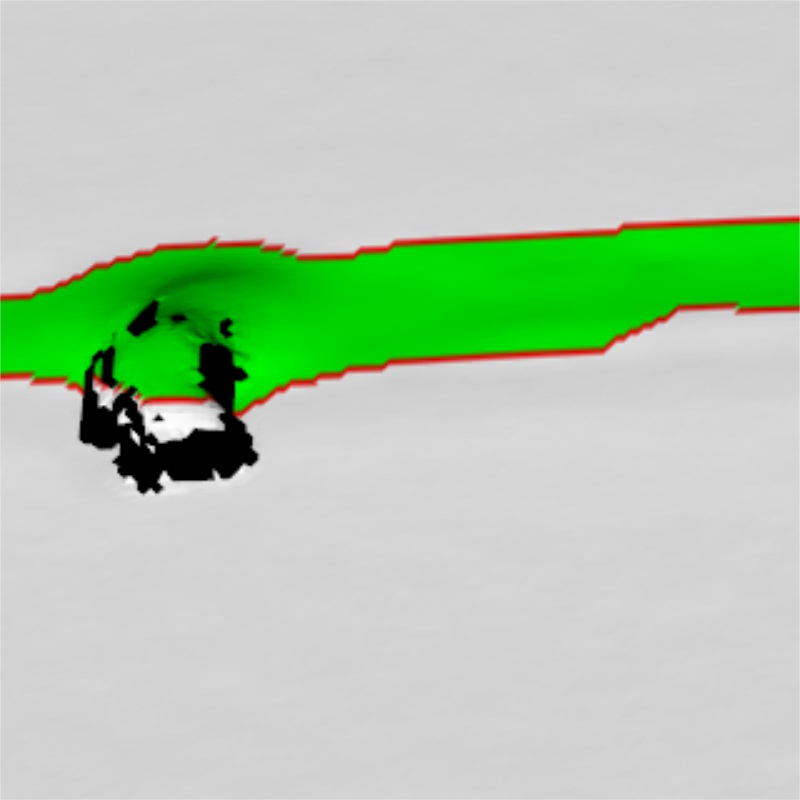

提供友好的人機交互界面，操作人員可以通過界面設置檢測參數、啟動和停止檢測過程、查看檢測結果等。界面還可以實時顯示焊縫的三維模型和缺陷分布情況，方便操作人員直觀地了解焊縫質量。

報警與記錄系統

當檢測到焊縫存在嚴重缺陷時，系統會發出聲光報警信號，提醒操作人員及時處理。同時，系統會自動記錄檢測結果，包括缺陷的類型、位置、大小等信息，方便后續的質量追溯和分析。

四、系統優勢

高精度檢測

3D激光傳感器具有高分辨率，能夠檢測到微小的焊縫缺陷，檢測精度可達毫米甚至亞毫米級別，確保焊縫質量符合嚴格的工業標準。

快速檢測

系統采用高速掃描技術和實時數據處理算法，能夠在短時間內完成對整個焊縫的檢測，大大提高了生產效率。

非接觸式檢測

3D激光傳感器與焊縫表面非接觸，不會對焊縫造成損傷，適用于各種材料和形狀的焊縫檢測，同時也避免了傳統接觸式檢測方法可能帶來的二次損傷。

全面檢測

系統可以獲取焊縫的三維形貌信息，不僅能夠檢測焊縫表面的缺陷，還可以對焊縫的幾何形狀、尺寸等進行檢測，實現對焊縫質量的全面評估。

智能化分析

缺陷識別與分析軟件采用先進的人工智能算法，能夠自動識別和分類焊縫缺陷，減少了人工干預，提高了檢測結果的準確性和可靠性。

數據可追溯性

系統自動記錄檢測結果，形成完整的檢測報告和數據庫，方便企業進行質量追溯和數據分析，有助于優化焊接工藝和提高產品質量。

五、應用領域

汽車制造

用于汽車車身焊接、發動機焊接等關鍵部位的焊縫檢測，確保汽車的安全性和可靠性。

航空航天

對航空發動機葉片、飛機機身結構件等焊縫進行高精度檢測，滿足航空航天領域對零部件質量的嚴格要求。

船舶建造

檢測船舶船體結構、管道焊接等部位的焊縫質量，保障船舶的結構強度和安全性。

機械制造

在各種機械設備的焊接生產中，對焊縫進行快速、準確的檢測，提高機械設備的質量和性能。

電子制造

用于電子設備中微小零部件的焊接檢測，確保電子產品的可靠性和穩定性。

六、操作流程

檢測前準備

1. 檢查系統設備是否正常運行，包括3D激光傳感器、運動控制平臺、數據采集與處理模塊等。

2. 根據焊縫的類型、尺寸和檢測要求，設置合適的檢測參數，如掃描速度、分辨率、檢測范圍等。

3. 對焊縫表面進行清潔處理，去除油污、灰塵等雜質，以提高檢測精度。

檢測過程

1. 將待檢測的工件固定在合適的位置，確保焊縫處于傳感器的有效檢測范圍內。

2. 啟動運動控制平臺，使3D激光傳感器按照預設的路徑對焊縫進行掃描。

3. 數據采集與處理模塊實時采集傳感器獲取的三維數據，并進行預處理。

4. 缺陷識別與分析軟件對處理后的數據進行分析和識別，自動檢測焊縫中的缺陷。

檢測后處理

1. 系統生成詳細的檢測報告，包括焊縫的三維模型、缺陷分布情況、缺陷類型和尺寸等信息。

2. 操作人員可以通過人機交互界面查看檢測結果，對存在缺陷的焊縫進行標記和記錄。

3. 對于檢測出的嚴重缺陷，系統發出報警信號，操作人員根據報警信息及時采取相應的處理措施，如修復焊縫或報廢工件。

4. 將檢測數據存儲到數據庫中，以便后續的質量追溯和分析。

七、系統維護與升級

定期維護

1. 定期對3D激光傳感器進行清潔和校準，確保其測量精度。

2. 檢查運動控制平臺的機械部件，如導軌、滑塊等，進行潤滑和緊固，保證平臺的運動精度和穩定性。

3. 清理數據采集與處理模塊的散熱風扇和濾網，防止灰塵積累影響設備性能。

4. 備份系統的檢測數據和軟件程序，防止數據丟失。

軟件升級

根據技術發展和用戶需求，定期對缺陷識別與分析軟件進行升級，以提高系統的檢測精度和功能。升級內容包括算法優化、缺陷類型擴展、用戶界面改進等。

硬件升級

當系統的性能無法滿足檢測需求時，考慮對硬件設備進行升級，更換更高分辨率的3D激光傳感器、增加數據處理模塊的計算能力等。
