在工業制造的精密鏈條中,焊接工藝如同金屬構件的 “生命紐帶”—— 從汽車底盤的承重焊縫到航空發動機的耐高溫焊點,焊接質量直接決定著產品在極端環境下的安全性與耐久性。然而傳統人工焊接模式不僅面臨高強度勞動負荷,更難以避免因疲勞導致的焊縫偏移、熔深不均等問題,成為制約高端制造產能提升的瓶頸。
一、視覺焊縫跟蹤系統的原理
視覺焊縫跟蹤系統以 “感知 - 分析 - 執行” 的閉環機制,構建工業焊接的 “人工智能大腦”。其核心架構由三大智能模塊構成:
(1)多維感知層:工業場景的 “電子視網膜”
通過高速工業相機與激光結構光傳感器的協同,系統以納秒級快門捕捉焊縫區域的動態影像。激光投射的扇形結構光在坡口表面形成特征光斑,經相機采集后可解算出焊縫的三維幾何參數 —— 如同用 “光尺” 精準測量坡口寬度(誤差 ±0.02mm)、錯邊量(分辨率 0.01mm)等關鍵尺寸,為后續控制提供毫米級精度的空間坐標數據。
(2)算法決策層:焊接軌跡的 “神經中樞”
搭載深度學習模型的處理器,如同大腦的神經突觸網絡,對原始圖像進行多層特征提取:先通過雙邊濾波算法消除弧光干擾噪聲,再利用神經網絡實時識別焊縫中心線,最終通過卡爾曼濾波算法預測動態焊接過程中的軌跡偏差。相較于傳統邊緣檢測算法,鐳爍光電的焊縫跟蹤系統將復雜坡口識別準確率從 85% 提升至 98.7%。
(3)執行控制層:焊槍的 “運動小腦”
實時偏差數據經工業總線傳輸至機器人控制器后,系統以 200Hz 的刷新率生成六軸運動控制指令。在高速焊接場景中(伺服電機驅動焊槍完成 ±0.1mm 級的軌跡修正,確保焊縫熔池中心與坡口中心線的重合度優于 99%。
二、顛覆傳統的四大核心突破
技術維度 | 傳統焊接 | 視覺跟蹤技術 |
---|---|---|
定位精度 | 人工目測距 ±2mm | 微米級(±0.01mm) |
響應速度 | 人工反應延遲>500ms | 動態閉環控制<10ms |
環境適應性 | 依賴焊工經驗應對飛濺干擾 | 抗弧光算法支持 10^4lux 強光 |
綜合效率 | 單班產能 300-500 焊點 | 自動化產線提升至 3000 焊點 / 小時 |
視覺焊縫跟蹤系統帶來的不僅是精度提升:某容器廠商引入視覺跟蹤系統后,焊縫一次合格率從 78% 提升至 96%,年節約返工成本超 200 萬元; LNG 儲罐焊接中應用該技術,將 60 米長焊縫的累計偏差控制在 1.5mm 以內,較傳統工藝提升 8 倍精度。
三、全產業鏈的智能化滲透
(1)汽車制造:柔性生產的 “智能裁縫”
在新能源汽車電池包焊接場景中,視覺系統通過掃描 200 + 種不同規格的鋁制電池殼體坡口,自動生成焊接路徑。某車企焊裝車間引入該技術后,車型切換時間從 4 小時縮短至 15 分鐘,實現多平臺車型共線生產的無縫切換。
(2)航空航天:極端環境的 “焊接專家”
針對航空發動機鎳基高溫合金葉片的窄間隙焊接(坡口寬度≤1.2mm),基于激光共焦傳感器的視覺系統可實時監測熔池溫度場分布,結合脈沖電流調控技術,將熱裂紋發生率從 5.3% 降至 0.8%,滿足航空級嚴苛質量標準。
(3)特種制造:高危場景的 “安全衛士”
在核壓力容器的全自動焊接中,視覺跟蹤系統通過防輻射設計,替代人工完成厚壁管道(壁厚>100mm)的多層多道焊,不僅避免焊工暴露于高輻射環境,更將焊縫檢測一次通過率提升至 99.2%。
視覺焊縫跟蹤技術正在重新定義工業焊接的

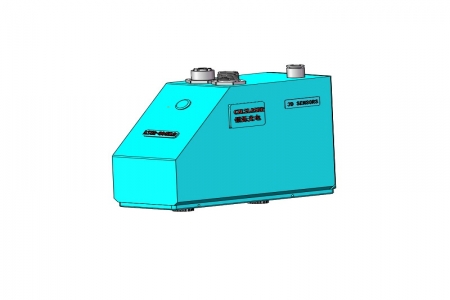

“黃金標準”—— 它不僅是替代人工的自動化工具,更是開啟智能制造新維度的鑰匙。鐳爍光電深耕光學傳感領域十載,推出的激光視覺傳感器已實現
0.01mm 級分辨率,其研發的 AI 焊接工藝數據庫覆蓋 300 + 種材料組合,正助力新能源汽車、高端裝備等領域的領軍企業構建 “零缺陷”
焊接體系。當工業機器人擁有 “慧眼”,中國制造正從 “精度時代” 邁向 “智慧時代”。
